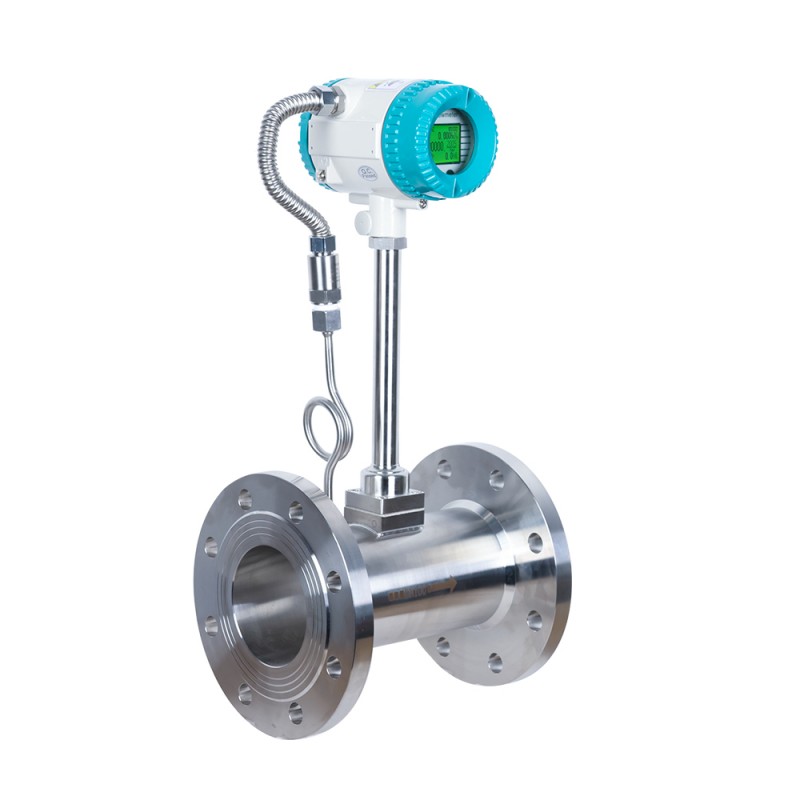

Вихревой расходомер — это прибор, измеряющий расход жидкости в замкнутом трубопроводе на основе принципа вихревой дорожки Кармана. Принцип его работы заключается в вертикальном введении не обтекаемого цилиндрического объекта (вихревого генератора) в измерительную трубку.
Описание
маркер
Введение в продукт
Вихревой расходомер — это прибор, измеряющий расход жидкости в замкнутом трубопроводе на основе принципа вихревой дорожки Кармана. Принцип его работы заключается в вертикальном введении не обтекаемого цилиндрического объекта (вихревого генератора) в измерительную трубку. По мере протекания жидкости через него попеременно образуются правильные вихри с обеих сторон вихревого генератора. Частота отрыва вихрей пропорциональна средней скорости потока жидкости; расход можно рассчитать, определив эту частоту.
Технические параметры производительности
| проект | Технические параметры |
| Номинальный диаметр (мм) | 15, 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, ( тип вставки 300-1000) |
| Номинальное давление (МПа) | 1.6 (>1.6 контрактных поставок) |
| Средняя температура (°C) | от -40 до 350°C |
| Материал корпуса | SS 304 (другие материалы поставляются по соглашению) |
| Допустимое ускорение вибрации | Пьезоэлектрический: 0,2 г; Емкостной: 1,0–2,0 г |
| Точность | +1,5%R; Тип установки: ±2,5%R, +2,5%FS |
| диапазон | 1:6~1:30 |
| Напряжение питания | Датчик: +12 В постоянного тока, +24 В постоянного тока; Передатчик: +12 В постоянного тока, +24 В постоянного тока; Питание от батареи: батарея 3,6 В. |
| Выходной сигнал | Прямоугольный импульс (кроме типов с батарейным питанием): высокий уровень ≥ 5 В, низкий уровень ≤ 1 В; ток: 4~20 мА |
| коэффициент потерь давления | Соответствует стандарту JB/T9249: Cd≤2,4 |
| Взрывозащищенная маркировка | Exia lICT6Ga |
| Уровень защиты | IP65 |
| Условия окружающей среды | Температура от -20°C до 55°C, относительная влажность от 5% до 90%, атмосферное давление от 86 до 106 кПа. |
| Применимые средства массовой информации | Газы, жидкости, пары и т. д. |
| Дальность передачи | Трехпроводной импульсный выход: ≤300 мА; двухпроводной стандартный токовый выход (4~20 мА): сопротивление нагрузки ≤750 Ом. |
Характеристики производительности
Простая конструкция, без движущихся и изнашивающихся частей.
Высокая точность измерений, высокая надежность, не требует отладки на месте.
Она может передавать сигналы светофора на большие расстояния и подключаться к компьютерам для централизованного управления.
Усилительная плата имеет уникальную конструкцию, совместимую как с газовыми, так и с жидкостными системами.
Двухрядный ЖК-дисплей, 8-разрядный цифровой дисплей
Пользовательская настройка удаления слабых сигналов:
Двухпроводной выходной ток 4–20 мА , связь по RS485, трехпроводной импульсный выход.
Встроенная компенсация температуры и давления, ручная компенсация плотности по заданному значению.
Источник питания: литиевая батарея 24 В или 3,6 В.
Встроенный вихревой расходомер с измерением температуры и давления имеет встроенную компенсацию температуры и давления, что упрощает установку.
Сценарии применения
Он широко применяется для измерения и контроля перегретого пара, насыщенного пара, сжатого воздуха и обычных газов (кислорода, азота, водорода, природного газа, коксового газа и т. д.), воды и жидкостей (таких как вода, бензин, спирт, бензол и т. д.) в таких отраслях промышленности, как нефтяная, химическая, металлургическая, тепловая, текстильная и целлюлозно-бумажная.
